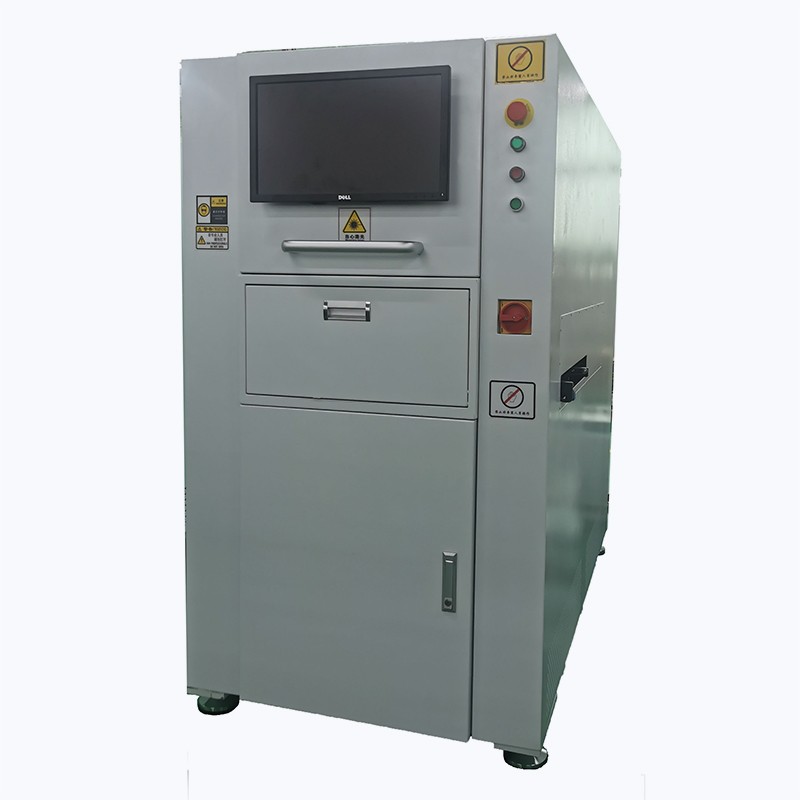

绿光PCB激光打标机 ZK-G01-450P

全自动 PCB 激光打标机是用激光器在 PCB 表面雕刻一维码、二维码、文字、符号或图形的专业激光加工设备。是一款全自动激光打标系统,由激光标记系统,XY 精密运动平台,CCD 定位及读取系统组成。适用于 SMT 生产中的 PCB ,半导体 LCD ,半导体芯片等物体表面上标记内 容,系统能够完成自动送料、精确定位、激光标记、检查和读取、自动出料等功能。

全国统一服务热线:

135 3098 4472

设备特点:

● 伺服 XY 运动平台,工业 PC 控制、模块化柔性化编程设计。

● 标配绿光激光(也可选其他激光),最小可雕刻出 1.6mmx1.6mm 多达 16 位字符的二维码。

● 同轴 CCD 技术,精密定位 ,并且读取、识别二维码等级(适应 AIM DPM , AS9132 等标准)。

● 三色光源照明 :颜色可三色切换,方便读取不同颜色板的雕刻标志。

● 传送皮带距地面 900±30mm ,可以直接对接 SMT。可以自选进出料运动方向。

● 标准 SMEMA 接口及网络通信功能 ,可与上、下游设备及服务器进行通讯 ;

● 烟尘过滤装置,有效去除标记时产生的粉尘保证干净及健康。

● 主动防呆,软件自动检测并防止错打,漏打;主门配有安全开关锁,由软件控制。

● 在雕刻过程中各门都无 法人为开启 ,防止产品不良 ;

● 进出料口配有自动遮挡门防止激光雕刻时强光损害人眼。


相对传统方式的优势:

● 传统的贴标签产能低,标记易脱落 ,不持久,总投入高。

● 传统的油墨喷码,精度低,效果差,不持久,污染大,后期投入高。

● 新兴的激光标记技术,拥有标记清晰持久,高效,环保 ,无耗材,低投入,高回报的特点, 正在逐 步替代传统印刷业。其中技术含量更高的绿激光,对 PCB 板材标记极高的辨析度, 占据了 PCB 激光

● 标记的主流位置。


技术参数:

项目名称

技术参数

激光重复频率

10-400KHz

激光波长

532nm

平均功率稳定度

<3% 以上 10H

光束发散角

<1.5mrad

标准雕刻范围

100*100mm 可选

雕刻线速

≤7000mm/s

最小线宽

0.05mm

摄像头

高速摄像机,200W CCD

光源

白光

电力需求

220V±22V / 50Hz / 10A

冷却

风冷

气压

0.4---0.6Mp

环境相对湿度

<80%RH 无结露无结冰

工作环境温度

15-32℃

PCB 尺寸

65*65mm---300*300mm

PCB 厚度

0.6---5mm

PCB 翘曲程度

+/-1mm

XYZ 平台移动精度

+/-0.01mm

丝杆

高精度研磨丝杆

整机耗电功率

AC220V/2000W

设备尺寸

930mm*1600mm*1700mm

设备质量

600KG

标记功能

一维码、二维码、LOGO、矢量图

跳码功能

自动生成跳码

记录功能

自动生成统计分析 SPC 及数据报表

自检信息连接

手动导入镭射信息及自动调用 (连接网络) 选配


标准配置:

项目名称

参数

激光器

532nm

扩束镜

532nm

场镜

532nm

视觉系统

200W  CCD

打标控制系统

BSL 定制

系统软件

定制

计算机系统

adventeck

X\Y 平移台

450*450mm

烟雾净化器

定制

运动控制器

LEADSHINE

气动部分

亚德客

伺服系统

松下 A5

传感器

OMRON
